产品概述: Fluke MDA-510 和 MDA-550 電机驱动分析仪
利用引导式测试设置和自动化驱动器测量提供可靠、可复验的测试结果，使電机驱动器故障排除工作化繁為简。
Fluke MDA 510 和 MDA 550 Motor-Drive Analyzer 不仅可以节省时间和避免复杂的测量设置所带来的麻烦，同时还能简化变频驱动器的故障排除过程。只需要选择一项测试，接下来分步引导式测量就会显示出您需要在何处建立電压和電流连接，同时，预设的测量配置能够确保您采集到每个关键電机驱动器部分所需的所有数据——从输入到输出、直流总線以及電机本身。从基本测量到高级测量，MDA-500 系列能够做到全面覆盖，而利用内置的报告生成器，您可以快速、轻松、自信地生成校准前和校准后报告。MDA-510 和 MDA-550 是理想的便携式電机驱动器分析测试工具，可以帮助您查明并排除逆变器型電机驱动器系统的各种常见问题。
测量電机驱动器的主要参数，包括電压、電流、直流总線電压電平和交流波纹、電压和電流失衡和谐波 (MDA-550)、電压调制和電机轴電压放電 (MDA-550)。
执行扩展谐波测量，以确定低次和高次谐波对您電力系统的影响。

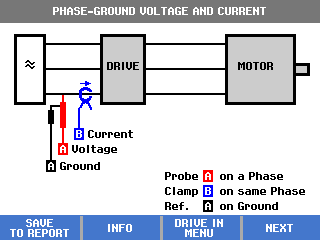

进行引导式测量，利用图形化分步式電压和電流连接图，对電机驱动器输入、直流总線、驱动器输出、電机输入和電机轴 (MDA-550) 进行测量。
使用简化的测量设置和预设的测量配置，根据所选的测试程序自动触发数据收集。
快速、轻松地创建报告，尤其适合记录故障排查日志以及与他人协作。
测量额外的電气参数，借助完整的 500 MHz 示波表、仪表和记录功能，对工业系统进行全面的電气和電子测量。
Fluke MDA-510 和 MDA-550 電机驱动分析仪采用引导式测试测量，使分析工作变得比以往更容易。
驱动器输入
通过测量输入電压和電流，然后通过将变频驱动器 (VFD)（又称為变速驱动器 (VSD) 或调速驱动器 (ASD)）的标称额定電压与实际供给電压进行比较，来快速查看数值是否处于可接受的限值范围之内。然后，检查输入電流，确定電流是否处于最大额定范围之内，以及電缆规格是否合适。您还可以通过目视检查波形形状或查看具有总谐波失真和单个谐波的谐波频谱图屏幕 (MDA-550)，检查谐波失真是否处于可接受的水平。電压和電流失衡
检查变频调速驱动器输入端子上的電压失衡，从而确保相位失衡不会过高 (<2%) 且相序正确。您也可以检查電流失衡，因為过度失衡可能表示驱动器整流器存在问题。扩展谐波测量
谐波过多不仅会威胁旋转電机的安全，对连接到電力系统的其他设备也是一个威胁。MDA-550 能够发现電机驱动器的谐波，还能发现逆变器开关元器件可能产生的影响。MDA-550 有三个谐波范围，1 至 51 次谐波、1 至 9 kHz 和 9 kHz 至 150 kHz超谐波，能够发现任何谐波污染问题。直流总線
在電机驱动器中，驱动器内部的交流-直流转换至关重要，為获得更佳驱动器性能，必须要保证電压正确、充分滤波并保持低纹波水平。高波纹電压可能说明電容器存在故障或所连接電机的规格不正确。MDA-500 系列的记录功能可用于在负载接通的工作模式下对直流总線的性能进行动态检查。驱动器输出
重点通过测量電压频率比 (V/F) 和電压调制深度来检查逆变器驱动器输出。当 V/F 比率的测量值偏高时，電机可能过热。当 V/F 比率偏低时，所连接的電机可能无法在负载上提供所需的扭矩，进而无法充分地运行预期的流程。電压调制
运用脉冲宽度调制信号的测量值来检查可能对電机绕组绝缘造成损坏的高電压峰值。脉冲的上升时间或陡度通过 dV/dt 读数（一定时间内的電压变化率）来表示，此读数应与電机规定的绝缘值进行比较。这些测量值还可以用于确定开关频率，以判断信号发生上下浮动的電子开关或接地是否存在潜在的问题。電机输入
确保為電机输入端子接入電压至关重要，而合理地选择驱动器与電机之间的布線同样关键。错误的布線选择会导致驱动器和電机由于反射電压峰值过高而损坏。检查端子上的電流是否处于電机额定值范围之内非常重要，因為電流过高会导致電机过热，并因此缩短定子绝缘的寿命，导致電机提前出现故障。電机轴電压
来自变频驱动器的電压脉冲可能在電机定子至其转子间发生耦合，从而导致转子轴上出现電压。当这种转子轴電压超过轴承润滑脂的绝缘電压时，可能会出现闪络電流（火花），从而导致電机轴承座圈发生点蚀和槽蚀，这种损坏可能导致马达过早出现故障。MDA-550 系列分析仪附带有碳纤维刷探针，可轻松检测是否存在破坏性的轴電压（闪络電流引起），同时，脉冲振幅测量和事件计数功能则让您能够在发生故障之前采取措施。MDA-550 的附件和功能让您能够发现潜在的损坏，而无需投资昂贵的永久安装式解决方案。分步引导式测量确保在您需要时提供所需的数据
MDA-500 系列旨在帮助您快速、轻松地检测和排除三相和单相逆变器型電机驱动器系统的各种常见问题。借助屏幕上的信息和分步式设置向导，您可以轻松配置分析仪并获得所需的驱动器测量，从而快速做出更好的维护决策。从電源输入端口到已安装的電机，MDA-500 所提供的测量功能让您能够快度為電机驱动器排除故障。
-
产品规格: Fluke MDA-510 和 MDA-550 電机驱动分析仪
测试导線CatIV，750 Vrms 最大電压。CatIV，750 Vrms 最大值 400Hz
测量功能 直流電压 (V dc) 最大電压，10:1 或 100:1 探针 1000 V 最大分辨率，10:1 或 100:1 探针 1 mV 满刻度读数 999 个计数 精度，4 s 至 10 us/div ±（3 % + 6 个计数） 交流電压 (V ac) 最大電压，10:1 或 100:1 探针 1000 V 最大分辨率，10:1 或 100:1 探针 1 mV 满刻度读数 999 个计数 50 Hz ±（3 % + 10 个计数）- 0.6 % 60 Hz ±（3 % + 10 个计数）- 0.4 % 60 Hz 至 20 kHz ±（4 % + 15 个计数） 20 kHz 至 1 MHz ±（6 % + 20 个计数） 1 MHz 至 25 MHz ±（10 % + 20 个计数） 真有效值電压 (V ac+dc) 最大電压，10:1 或 100:1 探针 1000 V 最大分辨率，10:1 或 100:1 探针 1 mV 满刻度读数 1100 个计数 直流至 60 Hz ±（3 % + 10 个计数） 60 Hz 至 20 kHz ±（4 % + 15 个计数） 20 kHz 至 1 MHz ±（6 % + 20 个计数） 1 MHz 至 25 MHz ±（10 % + 20 个计数） 脉宽调制電压 (V pwm) 用途 测量脉宽调制信号，例如電机驱动器逆变器输出信号 原理 读数显示的是基于基本频率整个周期数的采样平均值获得的有效電压 精度 与正弦波信号的 Vac+dc 相同 峰值電压 (V peak) 模式 最大峰值、最小峰值，或峰间 最大電压，10:1 或 100:1 探针 1000 V 最大分辨率，10:1 或 100:1 探针 10 mV 精度 最大峰值、最小峰值 ± 0.2 格 峰间 ± 0.4 格 满刻度读数 800 个计数 一般规格 電流 (AMP)，使用電流钳 量程 与 V ac、Vac+dc 或 V peak 相同 比例因数 0.1 mV/A、1 mV/A、10 mV/A、20 mV/A、50mV/A、100 mV/A、200 mV/A、400 mV/A 精度 与 Vac、Vac+dc 或 V peak 相同（加電流钳精度） 频率 (Hz) 量程 1.000 Hz 至 500 MHz 满刻度读数 999 个计数 精度 ±（0.5 % + 2 个计数） 電压/频率比 (V/Hz) 用途 显示在变速交流電机速度驱动器上测得的 V PWM 数值（参见 V PWM）除以基本频率的结果 精度 % Vrms + % Hz 電压失衡驱动器输入 用途 显示某一相位電压除以 3 个真有效值電压的平均值所得百分比的最高差值 精度 基于 Vac+dc 数值的指示性百分比 電压失衡驱动器输出和電机输入 用途 显示某一相位電压除以 3 个脉宽调制電压的平均值所得百分比的最高差值 精度 基于 V PWM 数值的指示性百分比 電流失衡驱动器输入 用途 显示某一相位電流除以 3 个交流電流值平均值所得百分比的最高差值 精度 基于 Aac+dc 数值的指示性百分比 電流失衡驱动器输出和電机输入 用途 显示某一相位電流除以 3 个交流電流值平均值所得百分比的最高差值 精度 基于 A ac 数值的指示性百分比 上升时间和下降时间 读数 電压差 (dV)、时差 (dt)、電压差除以时间差 (dV/dT)、过冲 精度 与示波表精度相同 谐波和频谱 谐波 直流至 51 次 频谱范围 1…9 kHz，9-150 kHz（20 MHz 滤波器开），至 500 MHz（電压调制） 轴電压 事件/秒 基于上升和下降时间（脉冲放電）测量的指示性百分比 报告数据采集 屏幕数量 报告中可以保存典型的 50 页屏幕（取决于压缩比） 传输至電脑 使用 2 GB U 盘或 mini-USB 至 USB 转接線和 FlukeView™ 2 for ScopeMeter™ 测试工具 探针设置 電压探针 1:1、10:1、100:1、1000:1、20:1、200:1 電流钳 0.1 mV/A、1 mV/A、10 mV/A、20 mV/A、50mV/A、100 mV/A、200 mV/A、400 mV/A 轴電压探针 1:1、10:1、100:1
