DSX CableAnalyzer™ 系列铜缆认证仪

DSX CableAnalyzer 系列铜缆认证仪支持对高达 40 千兆以太网部署的双绞線布線进行测试和认证，并且可以应对任何布線系统，无论是 Cat 5e、6、6A、8，还是 Class FA 和 I/II，都不在话下。電缆认证是从系统设计开始到系统验收為止的整个过程的有机组成部分。该过程的执行速度越快，您能得到的利润就越高。遗憾的是，有许多因素会降低该过程的速度－测试仪设置错误、测试限值错误、等待高技能技师分析或解决故障、错误理解结果以及生成了客户无法理解的测试报告。

所属分类：

Versiv 線缆认证仪

在線留言

产品描述
产品规格
特性
型号

- 商品名称: DSX CableAnalyzer™ 系列铜缆认证仪
- 商品编号: 1060153077832441856
DSX CableAnalyzer 系列铜缆认证仪支持对高达 40 千兆以太网部署的双绞線布線进行测试和认证，并且可以应对任何布線系统，无论是 Cat 5e、6、6A、8，还是 Class FA 和 I/II，都不在话下。電缆认证是从系统设计开始到系统验收為止的整个过程的有机组成部分。该过程的执行速度越快，您能得到的利润就越高。遗憾的是，有许多因素会降低该过程的速度－测试仪设置错误、测试限值错误、等待高技能技师分析或解决故障、错误理解结果以及生成了客户无法理解的测试报告。

概述

DSX CableAnalyzer 系列铜缆认证仪支持对高达 40 千兆以太网部署的双绞線布線进行测试和认证，并且可以应对任何布線系统，无论是 Cat 5e、6、6A、8，还是 Class FA 和 I/II，都不在话下。電缆认证是从系统设计开始到系统验收為止的整个过程的有机组成部分。该过程的执行速度越快，您能得到的利润就越高。遗憾的是，有许多因素会降低该过程的速度－测试仪设置错误、测试限值错误、等待高技能技师分析或解决故障、错误理解结果以及生成了客户无法理解的测试报告。

作為 Versiv 線缆认证产品系列的一员，DSX CableAnalyzer 系列铜缆认证仪可提供准确无误的认证。安装过程中会有许多团队参与其中，采用不同种类的材料以及要求进行多种测试。赢利与否只有几个百分点的差别。DSX 可对铜缆布線进行认证，符合包括 Level VI/2G 精度要求在内的所有标准，使工作更加容易管理，且能够提高系统验收速度。它并不是仅為专业技师和项目经理而设计的。各种技能水平的人员均可用其来改善设置、操作、测试报告的过程并同时管理多个项目。

产品亮点

加速铜缆认证测试过程中的每一个步骤

● 自动节電模式

● Versiv™ 的模块化设计支持铜缆认证、光纤损耗认证、OTDR 测试以及光纤端面检查

● 无与伦比的速度，支持 Cat 6A、8、Class FA、I/II 和所有现行标准

● ProjeX™ 系统可管理作业要求以及从项目设定到系统验收的整个流程，进而确保正确完成所有测试任務

● Taptive™ 用户界面可简化了设定过程并消除了其间可能出现的错误

● 分析测试结果并使用 LinkWare™ 管理软件创建专业的测试报告

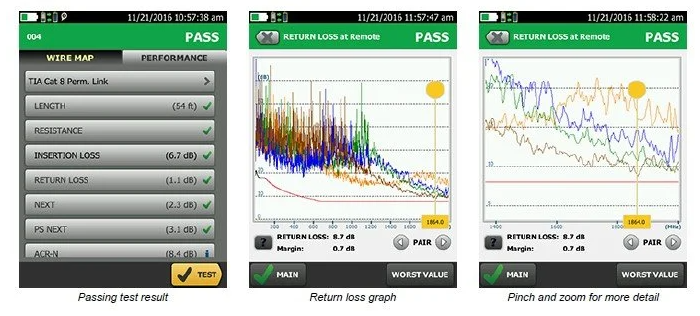

● 以图形方式显示故障源，包括串扰、回波损耗和屏蔽层的故障，以便更快进行故障排除

● Intertek 认证符合 TIA Level 2G – 最严苛的精度要求

● 全球線缆供应商背书的铜缆和光纤认证仪

● 内置外部串扰测试

● 与 Linkware™ Live 兼容。Linkware Live 可轻松地跟踪工作进展、实时访问测试结果，从而在现场快速修复问题，并可方便地将测试结果从测试仪传输和汇总到 LinkWare™ PC Cable Test Management Software

规格

線缆类型

屏蔽和非屏蔽的双绞 LAN 布線

TIA Cat 3、4、5、5e、6、6A、8：100 Ω ISO/IEC Class C、D、E、EA、F、FA 和 I/II：100Ω 和 120Ω

标准链路接口适配器

永久链路适配器

插头类型：屏蔽的 RJ45

可选插头类型：Tera

通道适配器

插座类型：屏蔽的 RJ45

可选插座类型：Tera, GG45

测试标准

TIA

3、4、5、5e、6、6A、8 类，依据 ANSI/TIA-568.2-D

ISO/IEC

Class C 和 D、E、EA、F、FA 和 I/II 认证，ISO/IEC

最大频率

DSX-8000：2000 MHz；

DSX-5000：1000 MHz

一般规格

自动测试速度	DSX-8000： 5e 或 6 类/Class D 或 E 的全双向自动测试：7 秒。完整的双向 6A 类/ EA 级自动测试：8 秒。完整的双向 8 类自动测试：16 秒 DSX-5000： 5e 或 6 类/Class D 或 E 的全双向自动测试：9 秒。完整的双向 6A 类 EA 级自动测试：10 秒
支持测试参数（测试参数及测试的频率范围由所选择的测试标准决定）	接線图、長度、传播延迟、延迟偏差、直流环路電阻、对间電阻不平衡、对電阻不平衡、插入损耗（衰减）、回波损耗 (RL)、共模回波损耗 (CMRL)、近端串扰 (NEXT)、遠端串扰 (FEXT)、衰减串扰比 (ACR-N)、ACR-F (ELFEXT)、ACR-F 功率和 (ELFEXT)、NEXT 功率和、ACR-N 功率和、線外 NEXT 功率和 (PS ANEXT)、線外 NEXT 遠端衰减比功率和 (PS AACR-F)、共模-差模 NEXT (CDNEXT)、横向变换损耗 (TCL)、等水平横向变换传输损耗 (ELTCTL)
输入保护	能经受持续的電话電压和 100 mA 的过流。在 ISDN 上偶尔发生超压现象不会造成损坏
显示屏	5.7 英寸 LCD，具有感应電容触摸屏
箱包	由减震材料包覆成型的耐冲击性塑料箱
體积	已安装 DSX 模块和電池的 Versiv 主机：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
重量	已安装 DSX 模块和電池的 Versiv 主机：3 磅，5 盎司 (1.28 kg)
主机与遠端：	锂离子電池组，7.2 V
典型的電池寿命：	8小时
充電时间*	测试仪关：電量从 10% 充到 90% 需 4小时
所支持的语言	英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、简體中文、韩文、俄文、繁體中文、捷克文、波兰文、瑞典文、匈牙利文
校验	维修中心校验周期為一年
集成 Wi-Fi	符合 IEEE 802.11 a/b/g/n 要求；双频（2.4 GHz 和 5 GHz）

环境规格

操作温度	32°F 至 113°F（0°C 至 45°C）
贮存温度	-14°F 至 +140°F（-10°C 至 +60°C）
工作相对湿度	0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C） 0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C）
振动	随机、2 g、5 Hz-500 Hz
冲击	1 米跌落试验（无论是否带有模块和适配器）
安全	CSA 22.2 No. 61010, IEC 61010-1 第 3 版
操作高度	13,123 英尺 (4,000 m) 10,500 英尺（3,200 米），含交流适配器
EMC	EN 61326-1

性能规格**

DSX-8000

8 类测试模式（或更低链路类别）

Class I/II 测试模式

ANSI/TIA-1152 Level 2G

提议标准 IEC 61935-1 Ed. 5 Level VI

DSX-5000

6A 类/ E_A级测试模式（或更低链路类别）

F_A 级测试模式

高于 TIA 1152 IIIe 级要求以及 IEC 61935-1 的 IV 级要求。

高于 IEC 61935-1 第四版草案中的 V 级要求

双绞線布線¹的長度

范围

800 m (2600 ft)

150 m (490 ft)

分辨率

0.1 m 或者 1 ft

精度

± (0.3 m + 2 %)；0 m 至 150 m

± (0.3 m + 4 %)；150 m 至 800 m

± (0.3 m + 2 %)

传输延迟

范围

4000 ns

750 ns

分辨率

1 ns

精度

± (2 ns + 2 %)；0 ns 至 750 ns

± (2 ns + 4 %)；750 ns 至 4000 ns

± (2 ns + 2 %)

延迟时差

范围	0 ns 至 100 ns
分辨率	1 ns
精度	± 10 ns

直流环路電阻测试

范围	0 Ω 至 540 Ω
分辨率	0.1 Ω
精度	± (1 Ω + 1 %)
过载恢复时间	过電压后 10 分钟内恢复额定精度。重复或長期过压之后需要重新设置基准。

特性

独特功能

与过去使用的電缆测试仪相比，Versiv 通过加速测试过程的每个步骤，使用户完成更多作业

LinkWare Live 云服務使项目经理可以遠程设置测试仪、监控工作进展，甚至可以使用任意智能设备定位测试仪

ProjX™ 管理系统可以简化从初始设置到系统验收整个过程的各项工作。它避免了一些冗余步骤，并可确保所有测试每次均能一次性正确完成

Taptive™ 用户界面使各种技能水平的技术人员都能轻而易举地完成高级数据分析、轻松地进行设置和操作

LinkWare PC 管理软件可提供一流的测试结果分析和专业的测试报告

DSX 通过专用诊断功能（用于定位故障的简单测试）减少修复布線故障所需的时间

标准

符合 ANSI/TIA-1152-A Level 2G 和提议标准 IEC 61935-1 Ed. 5 Level VI 达 2000 MHz 的现场测试仪精度要求

支持以太网供電 (PoE) 所需的全套電阻不平衡标准 –IEEE 802.3bt、ANSI/TIA/EIA-568、ISO/IEC 11801 系列文件

TCL 和 ELTCTL 测量符合 IEC 61935-1-1（草案）

整个布線路径中的屏蔽层连通性

性能

八秒钟的 Cat 6A 测试时间使其拥有超快的认证速度

以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除

以全图形方式管理多达 12,000 个 Cat 6A 测试结果

電容触摸屏可使您通过选择線缆类型、标准和测试参数更快地设置测试仪

集成 Wi-Fi 让您方便地上传结果到 LinkWareTM Live

LinkWare PC 管理软件上报告了超过 10 亿条链路

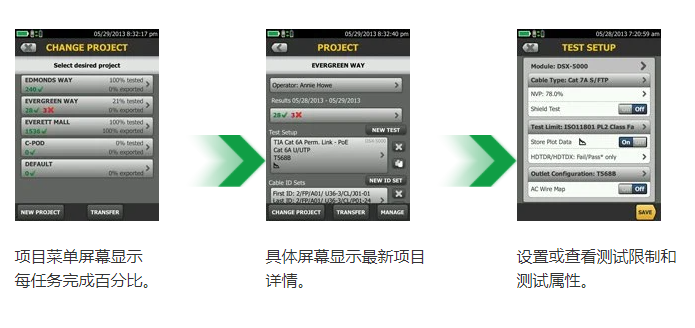

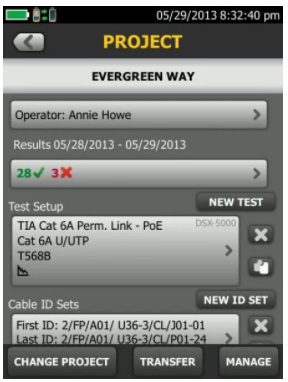

ProjX™ 管理系统帮您轻松管理复杂的工作

以全图形方式管理多达 12,000 个 Cat 6A 测试结果

管理有多个团队参与、使用多个测试仪和具有多种要求的多项工作不但费时，而且容易出错。越来越庞大的作业规模使得项目组织比以往更加重要。DSX CableAnalyzer 系列的新 ProjX 管理系统的所有工作详情都只有一个项目文件，可以使用一个简单的名称保存，开始项目后无需再次输入工作特定的详情。这样可减少从一项作业转换到另一项时或在一项作业中使用多个测试仪时的设置错误或文件丢失。此外，它还可按線缆 ID 提供测试结果，合并所有更改且不会产生重复，且以最后安装的铜缆或光纤模块為默认对象。ProjX 管理系统以 0-100% 的比例提供各项作业的实时完成状态，可使操作员选择分开执行任何需要进行其他分析的测试，并确保不会漏掉任何内容。“稍后修复”选项可创建用于纠正任意工作质量问题的竣工查核事项清单或自动完成清单。ProjX 能够真正地提高项目经理及组長们的效率。

Taptive™ 用户界面简化仪器设置，杜绝错误并加快了故障诊断速度

電容触摸屏可使您更快地完成测试仪设置且支持所有标准

Taptive 用户界面非常简单易用，即使新入门的技术人员也能根据各种材料类型和测试要求执行测试。電容屏 Taptive 用户界面让您能够从菜单屏幕方便地访问所有作业。轻触您正在执行的工作，宽大明亮的显示屏将确认需要执行的测试，动画式说明则简化了测试仪的配置，保证测试的正确性。

设置简单。

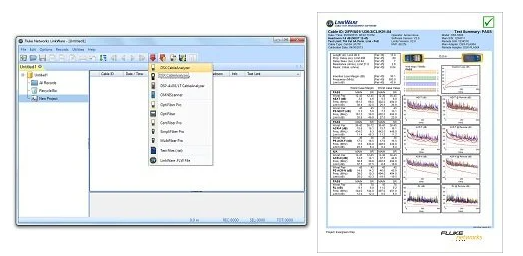

LinkWare™ PC 電缆测试管理软件

利用广受欢迎的多功能 LinkWare PC 管理软件应用程序，DSX CableAnalyzer 系列的用户可方便地访问 ProjX 管理系统数据、生成报告，以及更新测试仪中的软件。项目经理有全面的工作流程管理和测试结果整理功能。用户可将公司标志添加到报告上做最后润色，然后原封不动地交给客户进行系统验收。保持业務工具的简便性，无论您使用哪种 Fluke Networks 铜缆或光纤测试仪，LinkWare PC 软件包都能够报告所有内容。

现在有了 LinkWare PC Stats，新的自动化统计报告选项，您可以查看整个传输基础设施，而不再需要局限于每页只显示一个链路的报表。软件分析 LinkWare PC 测试结果数据并把数据转换成图表和图形，从而直观地展示传输设施的性能 — 此报告以紧凑、图形化的格式（易于检验裕量以及发现异常）汇总了完整的传输设施信息。

LinkWare™ Live 测试结果管理服務

LinkWare Live 是云式服務，任何人均可在任何设备上随时随地管理认证工作。通过 LinkWare Live，您可以

了解每项任務的每次测试。使用任意智能设备即可查看任意项目的情况，分析每一次测试，即时获得错误设置或線缆 ID 的通知。

良好的开始是成功的一半。使用计算机或平板定义線缆 ID 和测试设置。然后将其发送到测试现场的测试仪或 Brother 打印机，实现无错误测试以及粘贴标签。

确保您的测试仪处于更新的状态。标准随时可能在没有通知的情况下发生变化，而过时的测试报告可能意味着数小时的重新测试。LinkWare Live 能够自动保证测试仪保持更新。

不要再把时间和汽油浪费在送测试仪回办公室上。集成 Wi-Fi 可以直接将测试结果从工作场所上传到 LinkWare Live。然后自动下载到正确的任務中，以使用 LinkWare PC 快速生成报告。

避免项目拖延。跟踪所有测试仪的最后使用位置并监控其状态，确保它们始终处于校准状态并运行最新固件。

支持所有 Versiv 型号：DSX CableAnalyzer 系列、CertiFiber Pro、OptiFiber Pro 和 FI-7000。

*见支持的國家/地區。

Versiv 平台已為当今和未来的作业做好准备

電气专用插头设计符合 TIA Level 2G 和 IEC Level VI 标准对 2000 MHz 以下的精度要求，且采用面向未来的设计，支持所有硬件升级

DSX CableAnalyzer 系列支持高达 40 Gb 以太网的网络设施进行测试和认证 - 无论是当前的 Cat 5e、6、6A、8 还是 Class I/II 布線系统，DSX 均可根据所有行业标准进行测试。電气专用测试插头满足 Cat 8 / Class I/II 达 2000 MHz 现场测试所需的 Level 2G/VI 精度要求。DSX 高于 IEC Level VI 和 TIA Level 2G 指标要求，让您在整个频率范围内都有更高的信心。Cat 8 等较高性能布線系统需要更高精度的测量来保证其能提供 25G 和 40G 应用所需的抗扰性。此外，通过将测量功能集成到支持高达 40GBASE-T 测试的每个铜缆模块中，简化复杂的外部串扰链路对链路认证。

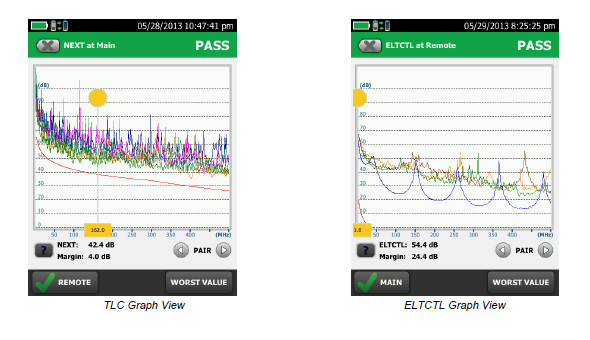

DSX 支持包括横向变换损耗 (TCL) 和等水平横向变换传输损耗 (ELTCTL) 在内平衡测量的现场测试仪。TCL 和 ELTCTL 是布線标准中的重要测量数据。这些参数决定满足平衡的最低性能，是判定抗扰度的关键参数。工业网络业主/运营商因工业环境中高水平的電磁干扰 (EMI) 而对此属性特别感兴趣。

Fluke Networks 的 DSX CableAnalyzer 系列通过 Intertek (ETL) 认证，符合 ANSI/TIA-1152-A 标准对 Level 2G 测试设备的要求。（报告归档。）

以超快速度执行

八秒钟的 Cat 6A 测试时间，以及提交认证结果的快速方式

没有任何其他测试仪可為如此多的测试提供如此快的速度。在 8 秒内完成 Cat 6A 铜缆认证，或者只需 3 秒即可完成两根光纤的双波長认证。Versiv 受到世界各地電缆供应商的认可，是完成项目和系统验收的快速方式。迅速得到通过或失败结果，方便地按标准值检查各个测试参数，或分析图形上的特定區域。

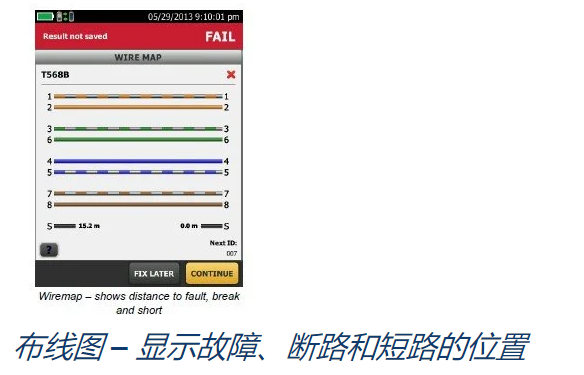

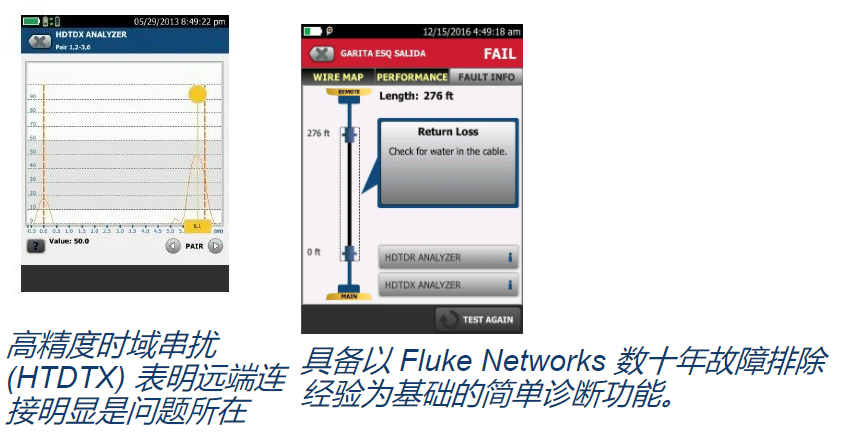

像专家一样解决故障问题

以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除

使用专用的诊断功能，一键式执行全部测试并保存全部结果，DSX 大大缩短了修复布線故障所需的时间。通过图形化结果屏幕，用户可沿電缆查看任意给定链路上所有串扰、回波损耗或屏蔽故障的准确位置。旧型测试仪的诊断功能仅限于 250 MHz 频率以下，但 DSX CableAnalyzer 系列取消了此项限制。无论是新手还是专家均可轻松解释这个视图，迅速分离故障原因并采取措施，并且与测试结果保存到一起，以供遠程分析使用。

屏蔽连续性测试过去一直是是直流 (DC) 测量，无可用的故障定位功能。其他测试仪通过简单的電阻测试来检验屏蔽层的连通性。事实证明这些测试数据是不准确的，有时会将接地通路误判為屏蔽层连通，不能正确识别屏蔽层的断点。其他测试仪也可能会告诉您屏蔽中有断开的地方，但不会说明具體位置，让您不知道应该从哪里开始返工。DSX CableAnalyzer 系列是一款能够指示屏蔽完整性故障点距离的现场测试仪，显示屏蔽连通性的真实状态。这对数据中心和 Cat 8 设施有特别重要的意义，因為屏蔽连通性是保证屏蔽線缆外部串扰性能的关键。

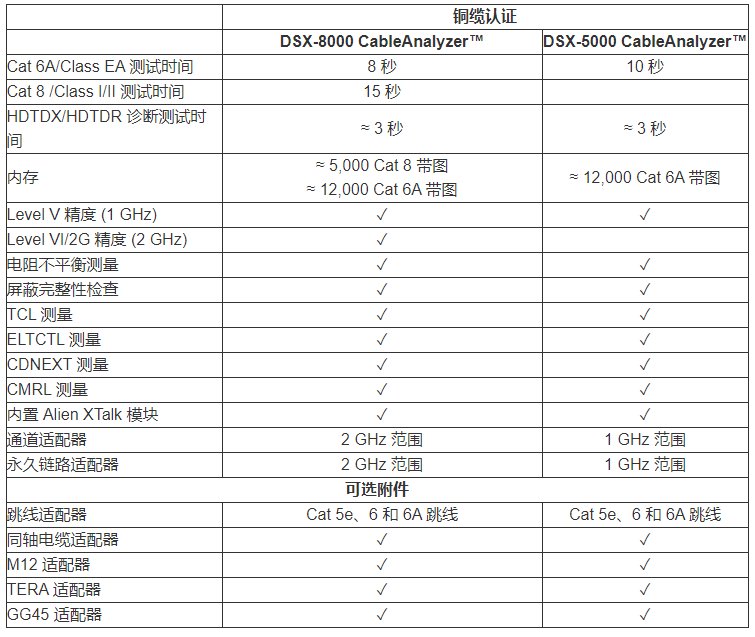

比较 DSX-8000 和 DSX-5000

DSX CableAnalyzer 系列铜缆认证仪有两种型号：DSX-5000 和 DSX-8000。DSX-5000 认证 Cat 5e、6、6A 和 Class FA 双绞線，最高 1000 MHz。DSX-8000 认证 Cat 5e、6、6A、Cat 8 和 Class I/II 双绞線，最高 2000 MHz。

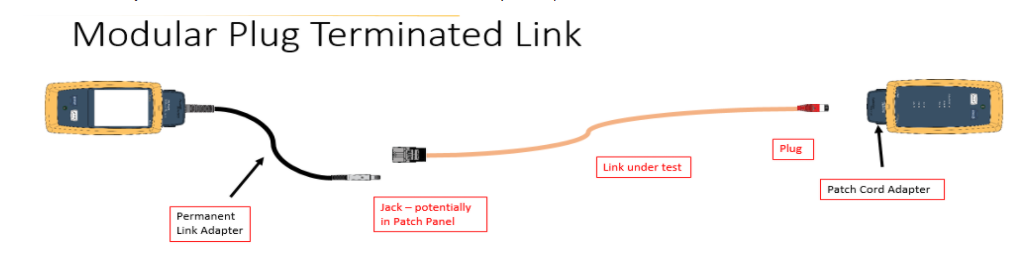

MPTL 认证

有些情况下，连接这些类型的设备时不使用通用四连接器通道，尤其是那些位于天花板空间中、不适宜安装面板的设备。相反，通信室仅配备一根跳線，永久链路通过插头端接至另一端，便于其直接插入设备内，无需使用设备缆線。这就是我们所说的模块化插头端接链路（MPTL）。

DSX CableAnalyzer™ 一端使用跳線适配器，另一端使用永久链路（见下图），从而可认证 MPTL。

跳線适配器支持 Category 5e6 和 6A 性能级别，并可与所有 DSX CableAnalyzer™ 型号配合使用。采用MPTL测试规定，需要最新版本的 Versiv/DSX 固件。

工业以太网支持

验证線缆是否符合國际标准

DSX2-5-IE-K1 為从单对至 Cat 6A 的铜缆布線提供全面测试，包括 RJ-45、M12-D 和 M12-X 适配器。获得 30 家以上線缆制造商批准。

更快启动：当调试工厂机器，或机器发生改变时，再次验证机器制造商

防止出现故障：查找易受振动、潮湿、温度和噪音影响的边缘線缆

加速排障避免旁路安装浪费时间。识别線缆的准确类型和位置，或证明其状况良好

支持 EtherNet/IP™、PROFINET™ 、ModBus TCP™ 等协议支持 RJ45 和 M12 连接器

支持 M12 和 ix Industrial® 连接器

DSX 系列可為工业连接器提供适配器，包括

M12D 代码（2 線对）

M12X 代码（4 線对）—由 Panduit 采用

Ix Industrial® - HARTING 和 HIROSE 提供的测试适配器

型号

DSX2-5000-NW

DSX2-5000-NW 金牌支持服務

配置与 DSX2-5000 相同，禁用集成 Wi-Fi。

DSX2-5000-NW

GLD-DSX-5000

DSX2-5000、DSX2-5000-NW、DSX-5000-W 或 DSX-5000 提供 1 年金牌支持服務

GLD3-DSX-5000

DSX2-5000、DSX2-5000-NW、DSX-5000-W 或 DSX-5000 提供 3 年金牌支持服務

DSX2-ADD-R

DSX2-ADD-R 金牌支持服務

1 Versiv 2 Remote, (2) DSX-5000 CableAnalyzer Modules, Set of Cat 6A/Class EA Permanent Link Adapters, Set of Cat 6A/Class EA Channel Adapters, (2) Headsets, (2) HandStraps, (2) Shoulder Straps, Carry Case, (1) AC Charger, (2) Universal Couplers, Statement of Calibration and Getting Started Guide (Requires a Versiv 2 mainframe) See Photo

DSX2-ADD-R

GLD-DSX-ADD-R

DSX2-ADD-R 或 DSX-ADD-R 提供 1 年金牌支持服務

GLD3-DSX-ADD-R

DSX2-ADD-R 或 DSX-ADD-R 提供 3 年金牌支持服務

DSX2-CFP-Q-ADD-R

DSX2-CFP-Q-ADD-R 金牌支持服務

1 Versiv 2 Remote, (2) DSX-5000 CableAnalyzer modules, (2) CertiFiber Quad OLTS Modules, Set of Cat 6A/Class EA Permanent Link Adapters, Set of Cat 6A/Class EA Channel Adapters, (2) Headsets, (2) HandStraps, (2) Shoulder Straps, Large Carry Case, (1) AC Charger, (2) Universal Couplers, (2) LC/LC Simplex Adapters, SC/LC EF-compliant MM TRC Kit 50 µm, SC/LC SM TRC Kit, TRC Carry Case, Statement of Calibration and Getting Started Guide (Requires a Versiv 2 mainframe) See Photo

DSX2-CFP-Q-ADD-R

GLD-DSX-CFP-Q-ADDR

DSX2-CFP-Q-ADD-R 或 DSX-CFP-Q-ADD-R 提供 1 年金牌支持服務

GLD3-DSX-CFP-Q-ADD

DSX2-CFP-Q-ADD-R 或 DSX-CFP-Q-ADD-R 提供 3 年金牌支持服務

DSX-OFP-Q-ADD

DSX-OFP-Q-ADD 金牌支持服務

(2) DSX-5000 CableAnalyzer Modules, OptiFiber Quad OTDR Module, Set of Cat 6A/Class EA Permanent Link Adapters, Set of Cat 6A/Class EA Channel Adapters, (2) Headsets, Large Carry case, (1) AC Charger, (2) Universal Couplers, SC/SC Simplex Adapters, 2 SC/LC Multimode Launch Cables—50 µm, 2 SC/LC Singlemode Launch Cable—9 µm, (2) OTDR Hanging straps and magnets, SC/SC Simplex Adapter, LC/LC Simplex Adapter, Statement of Calibration and Getting Started Guides See Photo

DSX-OFP-Q-ADD

GLD-DSX-OFP-Q-ADD

DSX-OFP-Q-ADD 提供 1 年金牌支持服務

GLD3-DSX-OFP-Q-ADD

DSX-OFP-Q-ADD 提供 3 年金牌支持服務

DSX-ADD

DSX-ADD 金牌支持服務

(2) DSX-5000 CableAnalyzer Modules, Set of Cat 6A/Class EA Permanent Link Adapters, Set of Cat 6A/Class EA Channel Adapters, (2) Headsets, (2) HandStraps, (2) Shoulder Straps, Carry Case, (1) AC Charger, (2) Universal Couplers, Statement of Calibration and Getting Started Guide See Photo

DSX-ADD

GLD-DSX-ADD

DSX-ADD 提供 1 年金牌支持服務

GLD3-DSX-ADD

DSX-ADD 提供 3 年金牌支持服務

DSX-8000 CableAnalyzer 型号

部分 DSX-8000 型号有 2 个版本：无線和非无線。DSX-8000 的无線版本包含集成 Wi-Fi，可将结果上传到 LinkWare Live。不想使用 Wi-FI 的客户可以使用禁用了集成 Wi-Fi 的非无線版本

DSX2-8000

DSX2-8000 金牌支持服務

1 套 Versiv 主机和遠端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口電缆、(2) 个交流電充電器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、集成 Wi-Fi、校准说明和入门指南。参见图片

DSX2-8000

GLD-DSX-8000

DSX2-8000、DSX2-8000-NW、DSX-8000-W 或 DSX-8000 提供 1 年金牌支持服務

GLD3-DSX-8000

DSX2-8000、DSX2-8000-NW、DSX-8000-W 或 DSX-8000 提供 3 年金牌支持服務

DSX2-8000/GLD

DSX-8000 提供 1 年金牌支持服務（仅限美國和欧洲。欧洲订購：DSX2-8000/GLD INT).

DSX2-8000-NW

DSX2-8000-NW 金牌支持服務

配置与 DSX2-8000 相同，禁用集成 Wi-Fi。

DSX2-8000-NW

GLD-DSX-8000

DSX2-8000、DSX2-8000-NW、DSX-8000-W 或 DSX-8000 提供 1 年金牌支持服務

GLD3-DSX-8000

DSX2-8000、DSX2-8000-NW、DSX-8000-W 或 DSX-8000 提供 3 年金牌支持服務

DSX2-8000QI

DSX2-8000QI 金牌支持服務

1 套 Versiv 主机和遠端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口電缆、(2) 个交流電充電器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、USB 视频检查探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 携带包、集成 Wi-Fi、校准说明和入门指南。参见图片

DSX2-8000QI

GLD-DSX-8000QI

DSX2-8000QI、DSX-8000QI-W 或 DSX-8000QI 提供 1 年金牌支持服務

GLD3-DSX-8000QI

DSX2-8000QI、DSX-8000QI-W 或 DSX-8000QI 提供 3 年金牌支持服務

DSX2-8000QI/GLD

DSX2-8000QI 提供 1 年金牌支持服務（仅限美國和欧洲。欧洲订購：DSX2-8000QI/G INT).

DSX2-8000QOI

DSX2-8000QOI 金牌支持服務

1 套 Versiv 主机和遠端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、OptiFiber Quad OTDR 模块、CAT 8/I 级永久链路适配器套装、CAT 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、硬携箱、USB 接口電缆、(2) 个交流電充電器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 µm、2 根 SC/LC 单模接入光纤 — 9 µm、USB Fiber Inspection 视频探头及 4 个端头、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、集成 Wi-Fi、校准说明和入门指南。参见图片

DSX2-8000QOI

GLD-DSX-8000QOI

DSX2-8000QOI、DSX-8000QOI-W 或 DSX-8000QOI 提供 1 年金牌支持服務

GLD3-DSX-8000QOI

DSX2-8000QOI、DSX-8000QOI-W 或 DSX-8000QOI 提供 3 年金牌支持服務

DSX2-8000QOI/GLD

DSX2-8000QOI 提供 1 年金牌支持服務（仅限美國和欧洲。欧洲订購：DSX2-8000QOI/G INT).

DSX2-8000-PRO

DSX2-8000-PRO 金牌支持服務

Versiv Professional 工具包，包括 DSX-8000 CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件，含集成 Wi-Fi。单击此处了解所有物品的详细清单。

参见照片：

DSX CableAnalyze

CertiFiber Pro OLTS

OptiFiber Pro OTDR

光纤检查与清洁

配件

DSX2-8000-PRO

GLD-DSX-8000PRO

DSX2-8000-PRO、DSX-8000-PRO-W 或 DSX-8000-PRO-W 提供 1 年金牌支持服務

GLD3-DSX-8000PRO

DSX2-8000-PRO、DSX-8000-PRO-W 或 DSX-8000-PRO-W 提供 3 年金牌支持服務

DSX2-8000-PRO/GLD

DSX2-8000-PRO 提供 1 年金牌支持服務（仅限美國和欧洲。欧洲订購：DSX2-8000PRO/G INT).

DSX2-8000MI

DSX2-8000MI 金牌支持服務

1 套 Versiv 主机和遠端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber 多模 OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口電缆、(2) 个通用耦合器、(2) 个AxTalk 终端器、USB 视频检测探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 µm、TRC 便携包、集成 Wi-Fi、校准说明和入门指南。参见图片

DSX2-8000MI

GLD-DSX-8000MI

DSX2-8000MI、DSX-8000MI-W & DSX-8000MI 提供 1 年金牌支持服務

GLD3-DSX-8000MI

DSX2-8000MI、DSX-8000MI-W & DSX-8000MI 提供 3 年金牌支持服務

DSX2-8000MI/GLD

DSX2-8000MI 提供 1 年金牌支持服務（仅限美國和欧洲。欧洲订購：DSX2-8000MI/G INT ).

DSX-8000 附加工具包

DSX-8000-ADD

DSX-8000-ADD 金牌支持服務

(2) DSX-8000 CableAnalyzer Modules, Set of Cat 8/Class I Permanent Link Adapters, Set of Cat 8/Class I Channel Adapters, (2) Headsets, (2) HandStraps, (2) Shoulder Straps, Carry Case, (1) AC Charger, (2) Universal Couplers, (2) AxTalk Terminators, Statement of Calibration and Getting Started Guide See Photo

DSX-8000-ADD

GLD-DSX-8-ADD

DSX-8000-ADD 1 年金牌支持服務

GLD3-DSX-8-ADD

DSX-8000-ADD 3 年金牌支持服務

DSX2-8000-ADD-R

DSX2-8000-ADD-R 金牌支持服務

1 Versiv 2 Remote, (2) DSX-8000 CableAnalyzer Modules, Set of Cat 8/Class I Permanent Link Adapters, Set of Cat 8/Class I Channel Adapters, (2) Headsets, (2) HandStraps, (2) Shoulder Straps, Carry Case, (1) AC Charger, (2) Universal Couplers, (2) AxTalk Terminators, Statement of Calibration and Getting Started Guide (Requires a Versiv 2 mainframe) See Photo.

DSX2-8000-ADD-R

GLD-DSX-8-ADD-R

DSX2-8000-ADD-R 或 DSX-8000-ADD-R 提供 1 年金牌支持服務

GLD3-DSX-8-ADD-R

DSX2-8000-ADD-R 或 DSX-8000-ADD-R 提供 3 年金牌支持服務

DSX2-8-CFP-Q-ADD/R

DSX2-8-CFP-Q-ADD/R 金牌支持服務

1 Versiv 2 Remote, (2) DSX-8000 CableAnalyzer modules, (2) CertiFiber Quad OLTS Modules, Set of Cat 8/Class I Permanent Link Adapters, Set of Cat 8/Class I Channel Adapters, (2) Headsets, (2) HandStraps, (2) Shoulder Straps, Carry Case, (1) AC Charger, (2) Universal Couplers, (2) AxTalk Terminators, (2) LC/LC Simplex Adapters, SC/LC EF-compliant MM TRC Kit 50 µm, SC/LC SM TRC Kit, TRC Carry Case, Statement of Calibration and Getting Started Guide. (Requires a Versiv 2 mainframe) See Photo

DSX2-8-CFP-Q-ADD/R

GLD-DSX8-CFPQADD/R

DSX2-8-CFP-Q-ADD/R 或 DSX-8-CFP-Q-ADD/R 提供 1 年金牌支持服務

GLD3-DSX8-CFPQADDR

DSX2-8-CFP-Q-ADD/R 或 DSX-8-CFP-Q-ADD/R 提供 3 年金牌支持服務

DSX-5000 附加工具包

DSX-5000 CableAnalyzer 型号

部分 DSX-5000 型号有 2 种版本：无線和非无線。DSX-5000 的无線版本包含集成 Wi-Fi，可将结果上传到 LinkWare Live。不希望收到 Wi-FI 的客户可以使用禁用了集成 Wi-Fi 的非无線版本

DSX2-5000

DSX2-5000 金牌支持服務

1 Versiv Mainframe & Remote, (2) DSX-5000 CableAnalyzer Modules, Set of Cat 6A/Class EA Permanent Link Adapters, Set of Cat 6A/Class EA Channel Adapters, (2) Headsets, (2) HandStrap, (2) Shoulder Straps, Carry Case, USB Interface Cable, (2) AC Chargers, (2) Universal Couplers, Integrated Wi-Fi, Statement of Calibration and Getting Started Guide.. 参见图片

DSX2-5000

GLD-DSX-5000

DSX2-5000、DSX2-5000-NW、DSX-5000-W 或 DSX-5000 提供 1 年金牌支持服務

GLD3-DSX-5000

DSX2-5000、DSX2-5000-NW、DSX-5000-W 或 DSX-5000 提供 3 年金牌支持服務

DSX2-5000/GLD

DSX2-5000 提供 1 年期金牌产品支持（仅限美國和欧洲。欧洲订購：DSX2-5000/GLD INT).

DSX2-5000QI

DSX2-5000QI 金牌支持服務

1 Versiv Mainframe & Remote, (2) DSX-5000 CableAnalyzer Modules, (2) CertiFiber Quad OLTS Modules, Set of Cat 6A/Class EA Permanent Link Adapters, Set of Cat 6A/Class EA Channel Adapters, (2) Headsets, (2) Handstraps, (2) Shoulder Straps, Carry Case, USB Interface Cable, (2) AC Chargers, (2) Universal Couplers, USB Video Inspection Probe w/ 4 Tips, (2) Quick Clean Cleaners (1.25/2.50 mm), (2) LC/LC Simplex Adapters, SC/LC EF-Compliant MM TRC Kit 50 µm, SC/LC SM TRC Kit, TRC Carry Case, Integrated Wi-Fi, Statement of Calibration and Getting Started Guides.See Photo

DSX2-5000QI

GLD-DSX-5000Qi

DSX2-5000QI 或 DSX-5000Qi 提供 1 年金牌支持服務

GLD3-DSX-5000Qi

DSX2-5000QI 或 DSX-5000Qi 提供 3 年金牌支持服務

DSX2-5000QI/GLD

DSX2-5000QI 提供 1 年期金牌产品支持（仅限美國和欧洲。欧洲订購：DSX2-5000QI/G INT）。

DSX2-8QOI/GLD-NW

禁用集成 Wi-Fi 的 DSX2-8000QOI 提供 1 年金牌支持服務（仅限美國和欧洲）。欧洲订購：DSX2-8QOI/G-NW IN).

DSX2-8-PRO-NW

配置与禁用集成 Wi-Fi 的 DSX2-8000-PRO 相同。

DSX2-8000PRONW/GLD

禁用集成 Wi-Fi 的 DSX2-8000-PRO 提供 1 年金牌支持服務（仅限美國和欧洲）。欧洲订購：DSX2-8-PRO/G-NW IN).

DSX2-5-IE-K1

DSX2-5-IE-K1 金牌支持服務

DSX2-5-IE-K1、1 个 Versiv 主机和遠端、(2) 个 DSX-5000 Copper CableAnalyzer 模块、Cat 6A/EA 级通道适配器套件、M12X 适配器套件、M12D 适配器套件、基准模块、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口電缆、(2) 个交流充電器、集成 Wi-Fi、校准声明和入门指南。Since Permanent Link adapters are not included, the Reference Module is used to set-ref. See Photo

DSX2-5-IE-K1

GLD-DSX2-5-IE-K1

GLD-DSX2-5-IE-K1，1 年金牌支持服務，DSX2-5-IE-K1

GLD3-DSX2-5-IE-K1

GLD-DSX2-5-IE-K1，3 年金牌支持服務，DSX2-5-IE-K1

DSX2-8000QI-NW

2GHZ DSX QUAD OLTS INSPC V2

配件

DSX-PLA004S

DSX CAT 6A/ EA 永久链路测试适配器套装见图片

DSX-PLA011S

DSX TERA CAT 7A/ FA 永久链路测试适配器套装见图片

DSX-CHA004S

DSX CAT 6A/ EA 通道测试适配器套装参见图片

DSX-CHA011S

DSX TERA Cat 7A/ FA 通道测试适配器套装见图片

DSX-TERA-KIT

DSX TERA CAT 7A/ FA 永久链路和通道测试适配器套包

DSX-5000 模块

VERSIV2-M

VERSIV2 主单元备用部件，含 WIFI

VERSIV2-RU

VERSIV2 遠端单元备用部件

VERSIV-TSET

Versiv 耳机见图片

VERSIV-CASE3

VERSIV 硬片面包装盒参见照片

VERSIV-電池

Versiv 電池见图片

VERSIV-STRP肩带

Versiv 吊挂带套包见图片

VERSIV-STND

Versiv 演示支架

DSX-REFMOD

DSX-PC5ES

5e 类别跳接線的 DSX 跳接線测试适配器套装参见图片。

DSX-PC6S

6 类别跳接線的 DSX 跳接線测试适配器套装参见图片。

DSX-PC6AS

6A 类别跳接線的 DSX 跳接線测试适配器套装。

VERSIV-SM-箱

Versiv 小便携箱。请参见图片

VERSIV-BACKPK-STRP

Versiv 大便携箱背带参见照片

DSX-CHA003

DSX 同轴線缆适配器见图片

DSX-COAX

Set of (2) Coax Adapters for DSX-5000 & DSX-8000 CableAnalyzer, with (2) F-to-BNC connector adapters, (2) F-to-F connector adapters, and 12-inch RG59 cable for Set Reference. 见照片（一套两件）

DSX-CHA-5-GG45-S

DSX-5000 GG45/ARJ45 信道适配器套件 (1 GHz)

DSX-CHA021S

DSX M12-D 4 位适配器套件见图片

VERSIV-ADP-WIFI

Versiv 主机 Wi-Fi 适配器（在以下國家供应）

DSX-PLA804S

DSX-8000 Cat 8/I 级永久链路测试适配器套装参见照片

DSX-CHA804S

DSX-8000 Cat 8/I 级通道测试适配器套装参见照片

PWR-SPLY-30W

30W 電源，15V，2A 带 US 适配器。参见图片

PWR-SPLY-ADP

EU、AU、UK 适配器，30W 電源。参见图片

DSX-REFCAL2G

DSX-8000 2GHz 设置参考模块

DSX-PLA804-RKIT

DSX-PLA804 插头备用部件。它包括两个 8 针模块插头的接触块。

DSX-PLA004-RKIT

DSX-PLA004 插头备用部件。该设备包括两个 8 针模块插头的接触块

PWR-SPLY-30W INTL

30W 電源，15V，2A 带 US、EU、AU 和 UK 适配器参见图片

PWR-SPLY-30W SA/IN

30W 電源，15V，2A 带 US、南非和印度适配器参见图片

PWR-SPLY-ADP-SA

30W 電源，南非和印度适配器参见图片

DSX-PC5E

用于测试 Cat 5e 模块化插头端接链路的单跳線适配器见照片

DSX-PC6

用于测试 Cat 6 模块化插头端接链路的单跳線适配器见照片

DSX-PC6A

用于测试 Cat 6A 模块化插头端接链路的单跳線适配器见照片

DSX-CHA-8-TERA-S

DSX-8000 TERA 通道适配器套装见图片

DSX-PLA-8-TERA-S

DSX-8000 TERA 永久链路适配器套装见图片

DSX-8-TERA-KIT

DSX-8000 TERA 永久链路和通道适配器套装见图片

DSX-PLA004

单模 DSX CAT 6A/CLASS EA 永久链路适配器

DSX-PCTA5EKS

屏蔽双绞線 CAT 5E 备用跳線插座套装

DSX-PCTAC6KS

屏蔽双绞線 CAT 6 备用跳線插座套装

DSX-PCTAC6AKS

屏蔽双绞線 CAT 6A 备用跳線插座套装

DSX-USB-CBL

USB 接口電缆标准 A - MICRO B

DSX-CHA-8-GG45-S

DSX-8000 GG45/ARJ45 信道适配器套件 (2 GHz)

DSX-CHA-M12-X-S

DSX M12-X 8 位适配器套件见图片

DSX-8000-MOD

DSX-8000-MOD，2GHZ DSX 模块替换 1 UNIT

DSX-AXTERM

DSX 外部串扰链路端接器（2 件套装）

VERSIV2-M-NW

Versiv 2 主单元备用部件

Versiv-XL-便携箱

Versiv XL case. 请参见图片

关键词：
